Регулирующая арматура

Регулирующая арматура предназначена для поддержания необходимых значений определённых параметров технологических процессов путём регулирования расхода рабочей среды. Основными регулируемыми параметрами является температура, давление, состав и концентрации веществ, участвующих в процессе. По конструкции она сходна с запорной и нередко одни и те же типы и даже марки трубопроводной арматуры могут и используются и в качестве регулирующей, и в качестве запорной арматуры.

Основные параметры регулировки

Одновременно регулирующая арматура поддерживает на необходимом уровне такие параметры:

• температура;
• расход среды;
• уровень давления;
• соединение нескольких сред с соблюдением пропорций;
• поддержание определённого уровня жидкости в емкостях.

Обратить внимание! По конструктивным особенностям не имеет принципиальных отличий от запорной и поэтому эти виды являются взаимозаменяющими если совпадают марки и типы.

Виды и классификация

Классификация на виды по конструктивным особенностям:

• регулирующий клапан;
• запорно-регулирующий клапан;

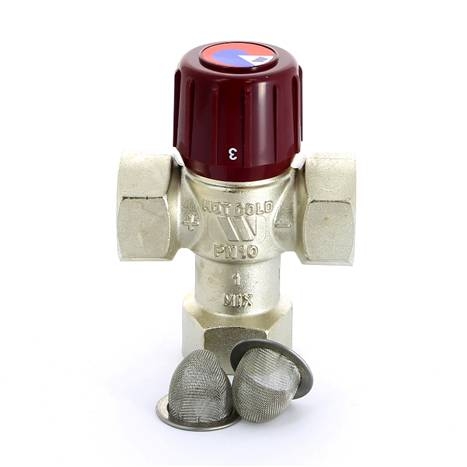

• смесительный клапан;
• регулятор уровня;
• регулятор давления прямого действия.

От домашнего мастера! Более простая и наглядная классификация: регулируется с помощью крана и клапана, а запирается задвижкой или затвором.

Отдельную классификацию имеют по принципу действия:

• прямого назначения, когда в действие подвижные элементы приводятся энергией самой рабочей массы вещества;
• непрямого действия, зависящие от внешних источников энергии.

С учётом способа уплотнения корпуса и вариантов присоединения различают:

• сальниковую и безсальниковую;
• муфтовую и фланцевую.

Контролирующие клапаны

Самый распространённый вид регулирующей арматуры – это клапаны для контроля расхода и давления воды, нефти и другой рабочей массы. Они также могут изменять (угловые, трёхходовые) или не изменять (проходные) направление движения рабочей смеси.

Такие клапаны также различают по применению различных частей, которые непосредственно отвечают за регулировку:

• односёдельные, обеспечивают надёжное перекрытие потока и регулируют протекание сред с неоднородной структурой и вязких жидкостей, имеют не очень большую пропускную способность;
• двухсёдельные отличаются разгруженным затвором, что позволяет их применять при значительных перепадах давления, недостатком является неполная герметичность при перекрытии потока среды;
• клеточные являются усовершенствованной модификацией односедельного и двухсёдельных, их можно применять при более высоких изменениях уровней давления, в них значительно снижен уровень шума, вибрации;
• мембранные имеет высокий показатель герметичности подвижных частей при сочетании с устойчивостью к коррозии, поэтому часто применяют в трубопроводах для агрессивных сред;
• золотниковые регулирует расход среды за счёт поворота золотников на определённый угол, основное отрасль применения – энергетика.

Оснащение арматурой системы отопления

Важное значение для создания теплого климата в помещении играет правильность разводке отопительной системы. Чтобы системы работала как часы необходимо правильно подобрать запорно регулирующую арматуру для отопления. Система отопления состоит из водонагревательного элемента, соединительных труб и радиаторов.

В соответствии с этим разделяется и регулировочная арматура для отопления:

1. обвязка котла отопления;
2. регулирующая часть теплового потока, трубопроводная;
3. радиаторные клапаны для контроля теплоотдачи.

Для обвязки водонагревательного котла используют:

• датчики, которые контролируют показатели давления и потока, они служат для блокировки работы котельного оборудования, если повышается давление или останавливается циркуляция;
• прибор, синхронизирующий работу всех ветвей отопительной системы – гидравлический сепаратор;
• конструктивные части, обеспечивающие безопасность;
• воздухоотводчики;
• автоматическая система подпитки для поддержания постоянного давления.

К трубопроводной части относят различные варианты приборов и устройств:

• различные виды кранов — пробковые, регулирующие;
• вентили для радиаторов;
• клапаны запорные, обратные, для отведения воздуха;
• термостатика;
• редукторы давления.

Прежде чем подобрать регулирующую арматуры для отопления, которую следует непосредственно подключаться к радиаторам, необходимо внимательно рассмотреть схему подключения приборов.

При этом обязательно следует учитывать:

• количество труб и переходов между ними;
• количество и расположение стояков, которые могут быть вертикальными и горизонтальными;
• вид кругооборота воды: естественный и принудительный.

На строительном рынке для регулировки теплообмена в радиаторах и всей системе предлагаются такие устройства:

1. регулировочные краны;
2. термостаты;
3. соединительная арматура;
4. клапаны для слива или запора воды, позволяющие отключать, в случае необходимости, отдельный радиатор или часть системы, и оставлять рабочей оставшуюся;
5. боковой инжекторный узел, который даёт возможность изменять способ подключения прибора для отопления, например, с бокового способа подключения на нижний.

Очень удобна регулировочная арматура для отопления, которая имеет автоматические функции регулировки температуры в помещении за счёт управления температурой самого отопительного прибора. Радиаторы, укомплектованные такими терморегуляторами, всё чаще используются в строительстве.

Арматура для трубопроводов

Более сложно выглядит регулирующая арматура для нефтепродуктов и для воды в крупных трубопроводных системах. Она служит для регулирования основных параметров потока рабочей среды за счет того, что под контролем находится расход. Основные регулируемые параметры:

1. давление;
2. уровень поверхности жидкости.

Такой вид арматуры управляется внешним приводом:

• эклектическим;
• электромагнитным;
• пневматическим;
• гидравлическим.

Для контроля за работой регулирующей арматуры для жидких, газообразных, пастообразных продуктов используют показатели датчиков, которые находятся непосредственно в трубопроводе.
