Насосное оборудование
Отзывов: 0
519,70 руб.
Комплект резьбовых трубных соединений, G 1 1/2" X RP 1", чугун, для насосов DN 25   Магазин TeploNavur.ru предлагает купить комп...
Купить
Купить в 1 клик
Отзывов: 0
692,50 руб.
Комплект резьбовых трубных соединений, G 2" X RP 1 1/4", чугун, для насосов DN 32   Магазин TeploNavur.ru предлагает купить комп...
Купить
Купить в 1 клик
Отзывов: 0
1 560 руб.
Реле давления Grundfos MDR 21/6  для SQ, 2-х полюсное, давление выклюения 1,5-7 бар, максимальная нагрузка 230 В, 16 А. ...
Купить
Купить в 1 клик
Отзывов: 0
1 620,50 руб.

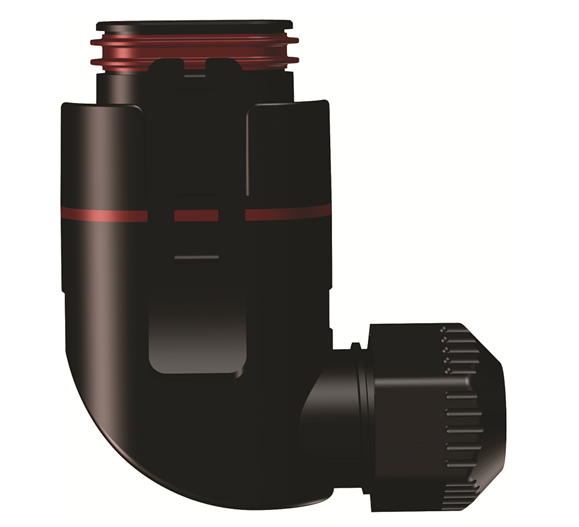

Запасной угловой штекер Grundfos для насосов серии ALPHA с изгибом 90 градусов в стандартном кабельном соединении без кабеля в комплекте ...
Купить
Купить в 1 клик
Отзывов: 0
1 844,20 руб.

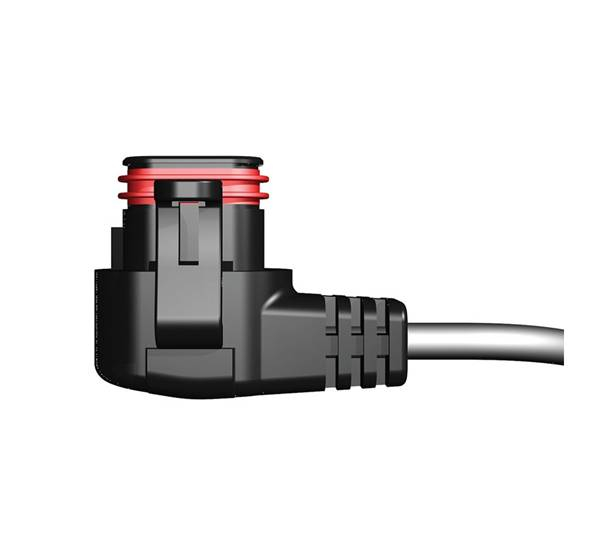

Запасной угловой штекер Grundfos для насосов серии ALPHA с изгибом 90 градусов, включая кабель 4 м. Технические характеристики: ...
Купить
Купить в 1 клик
Отзывов: 0
1 875,50 руб.
Запасной штекер Grundfos для насосов серии ALPHA в стандартном кабельном соединении без кабеля в комплекте. Технические характеристики...
Купить
Купить в 1 клик
Отзывов: 0
3 854 руб.
Реле давления Grundfos PM1 22 с защитой от «сухого хода», 2-х полюсное, давление включения 2,2 бар, максимальная нагрузка 6 А, каб...
Купить
Купить в 1 клик
Отзывов: 0
3 854 руб.
Реле давления Grundfos PM1 15 с защитой от «сухого хода», 2-х полюсное, давление включения 1,5 бар, максимальная нагрузка 6 А, каб...
Купить
Купить в 1 клик
Отзывов: 0
5 185 руб.
Насосная установка Grundfos Conlift 1 предназначена для автоматического отвода конденсата из кондиционеров, водогрейных котлов, мо...
Купить
Купить в 1 клик
Отзывов: 0
5 195,30 руб.

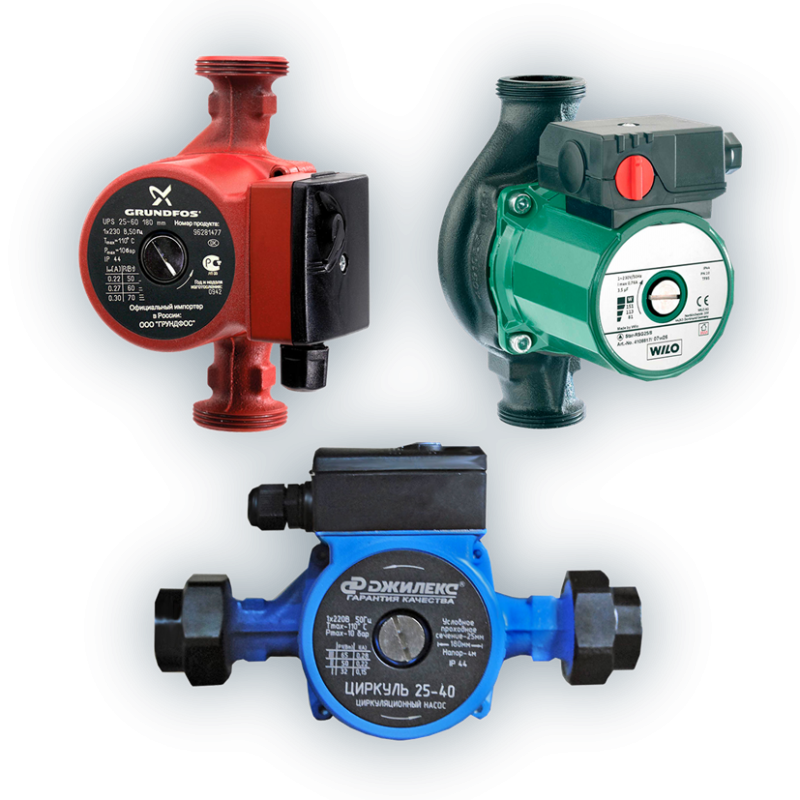

Описание UPS 25-40: Насосы UPS представляют собой целую серию трехскоростных циркуляционных насосов с тремя скоростями, доступных в ис...
Купить
Купить в 1 клик
Отзывов: 0
5 543,50 руб.
Описание UPS 32-40: Насосы UPS представляют собой целую серию трехскоростных циркуляционных насосов с тремя скоростями, доступных в ис...
Купить
Купить в 1 клик
Отзывов: 0
5 956,30 руб.
ALPHA Reader MI401: ALPHA Reader MI401 это устройство для передачи данных от насоса на мобильное устройство. GRUNDFOS ALPHA3 оптически...
Купить
Купить в 1 клик
Всего страниц: 19

Насосное оборудование

Характеристики насосного оборудования

Все основные характеристики насосных агрегатов делятся на:

  •          Технологические;
  •          Эргономические;
  •          Надежностные.

Различают номинальные показатели (эксплуатационные) и оптимальные, с максимальным экономическим эффектом (с наибольшим КПД). Зачастую режимы работы, соответствующие различным показателям, не совпадают. Это обусловлено тем, что в производственной ситуации бывает необходимо одну из характеристик выдерживать в пределах, не соответствующих максимальной эффективности.

Технологические характеристики

Подача насоса Q — количество перекачиваемой в единицу времени рабочей жидкости. Подача подразделяется на объемную, массовую и весовую. В паспорте насосного агрегата  в общем случае указывается объемная подача, та, которую использует потребитель.

Напор насоса H — разность механических энергий рабочей жидкости на входе и выходе насосной установки. Напор также бывает объемным, массовым и весовым. Расход рабочей жидкости или подача и напор — величины взаимосвязанные.

Мощность насоса Nподразделяется на полную и полезную. Полная мощность поступает к электродвигателю насосной установки от электрической сети. Так как в любой системе имеются потери энергии, то для перекачивания некоторого объема жидкости затрачивается полезная мощность, которая всегда меньше полной.

Коэффициент полезного действия является отношением полезной мощности к полной (полученной из сети). Из вышесказанного следует, что КПД всегда меньше единицы. То есть часть энергии идет на различные потери (трение, нагрев).

Кавитация (пустота). В перекачиваемой жидкости всегда присутствует растворенный воздух. При движении по трубопроводу воздух скапливается в одном месте, образуя разрежения. В общем случае это явление выделяет энергию, которая создает ударные волны, разрушающие механизмы насоса. Для недопущения таких явлений при проектировании гидравлических систем должны учитываться законы гидравлики и гидродинамики.

Кавитационный запас — наименьшее давление, при котором жидкость остается в своем состоянии, не образуя пустот.

Номинальная высота самовсасывания — высота от свободной поверхности жидкости до точки образования кавитационных (разрушающих) процессов. На этой высоте насос способен к самовсасыванию и нормальной работе.

Минимальное время самовсасывания — в течение этого времени насос способен к самовсасыванию при номинальной высоте. Продолжительность самовсасывания определяет безопасную работу насосного агрегата.

Эргономические характеристики

Внешняя утечка — количество жидкости, неизбежно вытекающей в процессе эксплуатации. Утечка возможна через различные неплотные соединения (прокладки, сальники) при номинальных условиях работы.

Уровень звукового давления — является показателем шумового воздействия на человека. Измеряется  в определенных точках при номинальном режиме работы на расстоянии в 1 метр по контуру насосного агрегата. Единица измерения децибел (дБ).

Уровень вибрации. Измеряется на опорной поверхности агрегата, в точках с максимальной вибрацией. Определяется по среднему значению изменения скорости или ускорения установки.

Допустимая продолжительность работы при закрытой входной задвижке (нулевая подача). Параметр, характеризующий работу специальных насосных установок.

Показатели надежности

Эти параметры устанавливаются в зависимости от допусков на различные технические параметры при эксплуатации агрегата. Естественно, чем выше допуски, тем выше будут показатели надежности, к которым относятся:

  •          Временная наработка на отказ;
  •          Ресурс насосной установки;
  •          Вероятность безаварийной эксплуатации.

При проектировании насосных систем нужно учитывать характеристики как самого насосного агрегата, так и данные трубопроводной сети. Если характеристики совпадают, то говорят, что параметры насоса и трубопроводов пересекаются в рабочей точке.

Рабочая точка — состояние, в котором мощность, потребляемая насосом из электрической сети, равна мощности трубопроводной сети. Напор в этом случае будет равняться гидравлическому сопротивлению системы.

По рабочей точке можно определить обеспечиваемую насосом подачу. Подбирая характеристики, нужно учитывать определенный минимум подачи. В противном случае насосный агрегат будет перегреваться, что приведет к поломке. В общем случае рабочая точка должна находиться в пределах характеристики насоса.

При выборе насоса для отопления некоторого здания учитывают потребления тепловой энергии этим зданием. К тому же необходимо значение гидравлического сопротивления трубопроводной системы. Что не всегда известно. В этом случае, проектировщик должен найти оптимальную рабочую точку.

Далее подбирают сам насос с возможно близкими характеристиками. На практике нельзя в точности обеспечить подбор насоса к системе. Выход находят в насосе, с характеристиками, имеющими некоторый запас.

В процессе работы трубопроводная система может изменять свои характеристики: подачу, гидравлическое сопротивление. В этом случае происходит смещение рабочей точки от расчетной. Происходит увеличение напора, возрастает уровень шума. Методом борьбы с такими явлениями является регулирование скорости вращения насоса. Частотный преобразователь, управляющий скоростью вращения электродвигателя, способствует экономии электроэнергии, увеличению срока безотказной работы, снижению шума.

Выбирая насос, учитываются параметры рабочей среды: температура, вязкость, рабочее давление, объем отопительной системы.
