Предохранительная арматура
Отзывов: 0
15 руб.
Ключ для ручного воздухоотводчика SS/RTD (пластик)
Купить
Купить в 1 клик
Отзывов: 0
15 руб.
Ключ для ручного воздухоотводчика SS/RTD (сталь)
Купить
Купить в 1 клик
Отзывов: 0
46 руб.

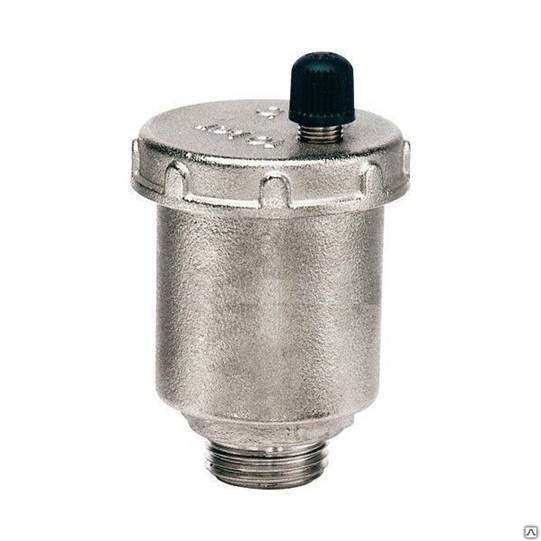

Воздухоотводчик ручной 1/8"
Купить
Купить в 1 клик
Отзывов: 0
54 руб.
Клапан для монтажа/демонтажа воздухоотводчика 3/8"x3/8"
Купить
Купить в 1 клик
Отзывов: 0
65 руб.
Воздухоотводчик ручной 1/4"
Купить
Купить в 1 клик
Отзывов: 0
69 руб.
Воздухоотводчик ручной 1/2"
Купить
Купить в 1 клик
Отзывов: 0
69 руб.
Воздухоотводчик ручной 3/8"
Купить
Купить в 1 клик
Отзывов: 0
75 руб.
Клапан для монтажа/демонтажа воздухоотводчика 1/2"x1/2"
Купить
Купить в 1 клик
Отзывов: 0
85 руб.
Воздухоотводчик ручной 1/2"
Купить
Купить в 1 клик
Отзывов: 0
88 руб.
Клапан для монтажа/демонтажа воздухоотводчика 3/8"x3/8"
Купить
Купить в 1 клик
Отзывов: 0
93 руб.
Воздухоотводчик ручной 3/8"
Купить
Купить в 1 клик
Отзывов: 0
112 руб.
Клапан для монтажа/демонтажа воздухоотводчика 3/8"x1/2"
Купить
Купить в 1 клик
Всего страниц: 14

Предохранительная арматура

Предохранительная арматура— арматура, предназначенная для автоматической защиты оборудованияи трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды, так называемого массотвода.

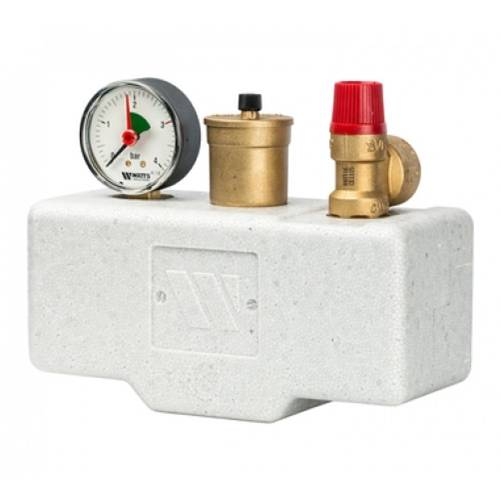

К предохранительной арматуре относятся:

Наиболее широкое распространение имеют малоподъёмные предохранительные клапаны, конструктивно простые и не требующие специальной регулировки

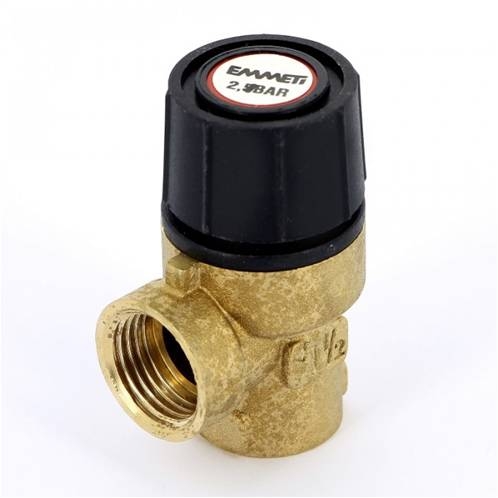

Предохранительные клапаны

Разнообразие конструкций предохранительных клапанов имеет множество проявлений.

По высоте подъёма запирающего элемента затвора, величина которого равна отношению хода запирающего элемента к наименьшему диаметру седла, различают мало-, средне- и полноподъемные предохранительные клапаны.

Принципиальным в конструкции предохранительных клапанов является различие по виду нагрузки на запирающий элемент. В зависимости от того, какая сила противодействует силе давления на него со СТОРОНЫ рабочей Среды, различают грузовые, пружинные, рычажно-грузовые, рычажно-пружинные, магнито-пружинные и клапаны с газовой камерой.

В грузовом клапане - это сила тяжести груза, в пружинном - сила упругости пружины. В рычажно-грузовом клапане груз закреплен на рычаге; в рычажно-пружинном - рычажный механизм передает усилие пружины.

В предохранительном клапане с газовой камерой воздействию рабочей среды на запирающий элемент противодействует усилие, создаваемое давлением сжатого газа и передающееся на запирающий элемент посредством мембраны, поршня или сильфона.

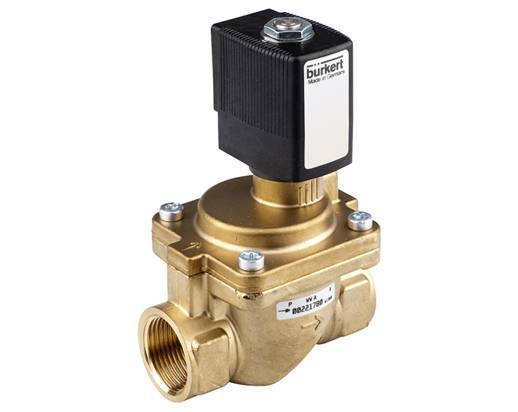

В магнито-пружинном клапане механическое усилие пружины, прижимающей золотник к седлу, усиливается действием электромагнитного поля. - В положении «закрыто» включается создающий это поле электромагнит. Таким образом, удаётся увеличить герметичность затвора Как только Давление в системе достигает уровня срабатывания предохранительного клапана, электромагнит отключается, и давление пружины на золотник ослабевает. Впрочем, электромагнит может обеспечивать не только дополнительное прижатие, но и увеличивать усилие открытия.

По характеру подъёма замыкающего органа предохранительные клапаны разделяют на пропорциональные и двухпозиционные. Собирается пропорциональных клапанов запирающий элемент открывается строго пропорционально увеличению давления рабочей Среды. Собирается двухпозиционных он преодолевает весь свой ​​конструктивно Ограниченный ход или, по крайней мере, большую его часть, одним скачком, минуя дискретные значения.

По способу выпуска избыточной среды предохранительные клапаны можно разделить на открытые и закрытые. Через открытые клапаны рабочая среда уходит в окружающую среду. Если это недопустимо, например, из экологических соображений, используют закрытые предохранительные клапаны, выпускающие рабочую среду в закрытую систему с меньшим давлением.

Предохранительные клапаны могут объединяться в предохранительное устройство, носящее название «блок предохранительных клапанов». Оно состоит из двух предохранительных клапанов и переключателя в виде трехходовой арматуры, обеспечивающей постоянное соединение защищаемого оборудования с одним из клапанов.

Помимо разнообразия конструктивных исполнений и размеров у предохранительных клапанов есть целый ряд других преимуществ - широкие технологические возможности, большой ассортимент, легкость настройки. Помимо клапанов используются другие виды предохранительной арматуры, в которых, впрочем, клапаны зачастую выступают в качестве комплектующих.

Импульсно-предохранительные устройства (ИПУ)

Важный сегмент предохранительной арматуры формируют импульсно-предохранительные устройства (ИПУ) -. Совокупность взаимодействующих Между собой главного и импульсного предохранительных клапанов Обладающий значительной пропускной способностью главный предохранительный клапан К началу страницы Устанавливается на Магистрали (емкости или резервуаре), а имеющему меньшее проходное сечение импульсному клапану отводится роль управляющего элемента ,

Командой к срабатыванию главного клапана - перемещению запирающего элемента и последующему сбросу избыточной рабочей среды - служит сигнал, поступающий от импульсного.

Главный предохранительный клапан является клапаном непрямого действия, поскольку для его управления используется не энергия среды, непосредственно воздействующая на запирающий элемент, а другой, импульсный клапан.

В качестве импульсных клапанов могут использоваться как клапаны прямого, так и непрямого (управляемые от постороннего источника энергии или электроэнергией) действия.

Импульсно-предохранительные устройства, прежде всего, востребованы при обслуживании оборудования большой единичной мощности, когда в случае возникновения нештатных ситуаций необходим сброс значительных количеств рабочей среды.

ИПУ дороже обычных предохранительных клапанов, но с увеличением энергетических параметров объекта разница между ИПУ и множеством заменяющих его предохранительных клапанов (одним в данном случае не обойтись) сокращается.

Мембранно-разрывные устройства (МРУ)

Мембранно-разрывные устройства (МРУ) являются примером одноразовой арматуры - после их срабатывания приходится заменять мембраны или устройство целиком (МРУ состоит из разрывной предохранительной мембраны и узла ее крепления).

При давлении срабатывания мембранно-разрывные устройства способны обеспечить максимально быстрый сброс рабочей среды. Их используют, если рабочая среда может оказать негативное влияние на работу «обычного» предохранительного клапана. Например, вызвать его коррозию или обладает склонностью к полимеризации, кристаллизации и т. Д. Использование МРУ позволяет увеличить пропускную способность систем сброса давления и служить своего рода страховкой от недостаточной герметичности предохранительного клапана при работе с токсичными или взрывопожароопасными средами.

Изготавливаются МРУ ломающиеся, разрывные, с принудительным разрушением, срезные. Одноразовость - не единственная особенность МРУ. После их разрыва сброс рабочей среды необходимо восстанавливать уже без их участия, тогда как предохранительный клапан в случае нормализации давления самостоятельно возвращается в «штатное» положение.

Мембранно-предохранительные устройства (МПУ)

Объединение в один технологический узел мембранно-разрывного устройства и предохранительного клапана позволяет говорить еще об одном виде предохранительной арматуры - мембранно-предохранительных устройствах (МПУ). Их отличает малая инерционность, быстрый сброс большого количества рабочей среды.

На ответственных производствах с непрерывным технологическим циклом находит применение параллельная установка двух мембранных предохранительных устройств. Пока первое находится под давлением, другое пребывает в резерве. При необходимости давление мгновенно переключается на него, не приводя даже к минутной задержке производственного процесса. Резервное МПУ выполняет функции рабочего, пока вышедшее из строя МПУ приводится в порядок.

Применение предохранительной арматуры

Без использования предохранительной арматуры невозможно обеспечить безопасную эксплуатацию широкого спектра энергетического, промышленного, коммунального и иного оборудования - везде, где есть газожидкостные среды и сосуды, работающие под давлением. О том, сколь важна предохранительная арматура, свидетельствует следующий факт: в случае обнаружения неисправности предохранительного клапана котел, равно как и любой сосуд, работающий под давлением, должен быть немедленно остановлен и отключен.

Особенно значимое место занимает предохранительная трубопроводная арматура в системах газоснабжения, где нарушение давления рабочей среды может означать не просто выход оборудования из строя, а возникновение аварийной, потенциально опасной для жизни людей или чреватой техногенной катастрофой, ситуации. Автоматическое прекращение подачи газа в случае недопустимого изменения давления обеспечивают предохранительные запорные клапаны (ПЗК), а также клапаны предохранительные запорные КПЗ и КПЗЭ (буква «Э» обозначает опцию автоматического взведения затвора). Технические устройства, в конструкции которых совмещены запорная арматура и предохранительные клапаны, словно намекают о существовании комбинированной арматуры, сочетающей свойства запорной и предохранительной арматуры. Но в «ГОСТ 24856-2014. Арматура трубопроводная. Термины и определения» термин запорно-предохранительная арматура не используется.

Кроме упомянутых изделий в газовой отрасли применяются: клапаны предохранительно-запорные КПН, ПКН и ПКЭН (электромагнитные); КПЭГ - клапаны предохранительные электромагнитные газовые; предохранительные сбросные клапаны (ПСК); предохранительные сбросные устройства (ПСУ) и другие, призванные обеспечить безопасность эксплуатации сетей газоснабжения и газораспределения арматура и предохранительные устройства.

Различные виды трубопроводной арматуры - запорная, обратная, регулирующая и предохранительная арматура. - На нефтепроводах используются предохранительная арматура трубопроводов большой протяженности, вносящая весомый вклад в обеспечение их безопасной эксплуатации, представлена ​​главным образом предохранительными клапанами, при чрезмерном повышении давления обеспечивающими сброс избыточных объемов нефти в резервные емкости. Колебания давления транспортируемой среды на нефтепроводах (а они могут происходить из-за неравномерности параметров работы нагнетательных установок) проявляются в виде волновых и ударных процессов, приводящих к коррозии труб, нарушению сварных швов и соединительных фланцев.

Большое значение имеет предохранительная арматура при эксплуатации водопроводных сетей, не позволяя давлению в трубах «зашкаливать» выше установленных значений. Такое повышение давления может быть спровоцировано различными причинами: прекращением работы насосов из-за остановки подачи электроэнергии, внезапным отключением отдельных участков и проч.

Предохранительная арматура используется фактически во всех пневмо- и гидросистемах, входящих в состав самого разного промышленного оборудования. Упомянуть все невозможно. Вот лишь несколько примеров: кузнечное, кузнечнопрессовое и штамповочное оборудование; аграрно-промышленный комплекс; железнодорожный транспорт; обогащение полезных ископаемых; оборудование ГЭС, АЭС, ТЭС, ТЭЦ и т. д.

Требования к предохранительной арматуре

Предохранительная арматура должна отвечать многим требованиям.

Но самое главное - быть надежной. Термин «надежность» в данном случае означает способность выполнять требуемые функции на протяжении заданного времени и условий применения в заданных режимах и пределах. В том числе:

  • обеспечивать требуемую пропускную способность в открытом положении;
  • безотказно срабатывать в случае нарушения параметров работы системы, за которое конкретная единица предохранительной арматуры «несет ответственность»;
  • гарантировать необходимую герметичность в положении «закрыто»;
  • для арматуры многократного пользования - возвращаться в положение «открыто», при нормализации параметров;
  • стабильно функционировать на протяжении всего положенного срока эксплуатации.

Требования безопасности к предохранительной арматуре сформулированы в «Р 53672-2009 ГОСТ. Арматура трубопроводная. Общие требования безопасности». (С 1 апреля 2 017 года этот документ утрачивает силу в связи с изданием Приказа Росстандарта от 26.05.2015 № 439-ст. Вместо него в качестве национального стандарта для добровольного применения в Российской Федерации с 1 апреля 2 016 г в действие вводится ГОСТ 12.2.063- 2015).

Как указывается в ныне действующем ГОСТ, требования к конструкциям различных типов предохранительной арматуры, используемой на атомных станциях, установлены в «ПНАЭ Г-7-008-89 Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок», а для прочих условий эксплуатации - в Правилах устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03). Правда второй документ в 2 014 г. утратил свою Силу в связи с вступлением в Силу Федеральных норм и правил в Области промышленной безопасности Служба «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением ». В этом новом документе, в частности, определены сроки проверки исправности действия предохранительных клапанов (а также манометров, указателей уровня воды и питательных насосов); способы проверки (например, исправность предохранительных клапанов проверяют посредством их принудительного кратковременного открывания, т н подрыва ..), установлены требования к монтажу импульсных предохранительных клапанов и мембранных предохранительных устройств.

На начальных этапах развития трубопроводной арматуры ее сегментация по видам в зависимости от функционального назначения фактически отсутствовала. Но потом, по мере усложнения и расширения круга решаемых задач, возникла необходимость в «разделении труда», предопределившая появление и развитие отдельных видов - арматура - запорная, регулирующая , предохранительная и другие. Каждый вид «отвечает» за определенную часть качеств, которыми должна обладать трубопроводная арматура:. технологичность, экономичность и, конечно, безопасность. Именно обеспечение безопасности - главная задача, решаемая предохранительной арматурой И от Того, насколько успешно она это делает , порой зависит нечто гораздо большее, чем экономика и технология - жизни людей и благополучие окружающей среды.
